JAY-I02

一．产品概述

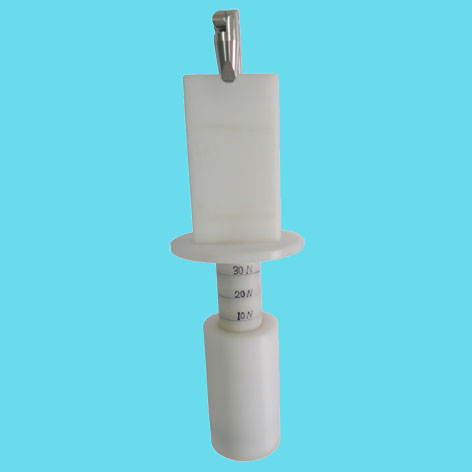

符合IEC61032图2试具B，符合GB2099、GB4208IP2、GB4706、GB4943、GB3883 图1、GB/T16842、IEC60950图2A、IEC60884、IEC60335、UL507、EN60529图1及UL1278图8.4等标准，用于防止手指触及或防触电的防护检验。标准试验指的指头模拟人的手指，由指头、指中、指座、绝缘手柄组成。有两个活动关节，能在90°内弯曲。可定制：手柄末端配可插拔香蕉插头及接线端子做防触电试验，或者手柄末端开M6螺纹孔（配合推拉力计使用）做外壳防护试验。

二．主要规格及对应技术参数：

参数/型号	JAY-I02	JAY-I02A	JAY-I02B	JAY-I02T
名称	标准试验指	圆挡板试验指	大挡板试验指	带推力标准试验指
1	30±0.2	30±0.2	30±0.2	30±0.2
2	60±0.2	60±0.2	60±0.2	60±0.2
3	80±0.2	80±0.2	100±0.2	80±0.2
4	180±0.2	180±0.2	----	180±0.2
5	R2±0.05	R2±0.05	R2±0.05	R2±0.05
6	S4±0.05	S4±0.05	S4±0.05	S4±0.05
7	37^o 0 -10’	37^o 0 -10’	37^o 0 -10’	37^o 0 -10’
8	14^o 0 -10’	14^o 0 -10’	14^o 0 -10’	14^o 0 -10’
9	Ф12 0 -0.05	Ф12 0 -0.05	Ф12 0 -0.05	Ф12 0 -0.05
10	Ф50	Ф50	----	Ф50
11	20±0.2	----	----	20±0.2
12	Ф75±0.2	Ф75±0.2	Ф125±0.2	Ф75±0.2
13	5±0.5	5±0.5	----	5±0.5
14	----	----	----	10-30N推力
15	IEC61032.1/ GB16842.1	IEC60335-1/ GB4706.1	IEC60335-2-14/ GB4706.30	IEC60529/ GB4208
