AR421单极霍尔效应开关，采用双极半导体(Bipolar)工艺设计，包括霍尔电压发生器，可在3.8至 40V的电源电压下工作的稳压器，反向电压保护，温度补偿电路，小信号放大器，施密特触发器和集

电极开路输出。

 该传感器设计用于南极响应。当磁通密度（B）大于工作点Bop时，输出以低电平，输出保持不变，

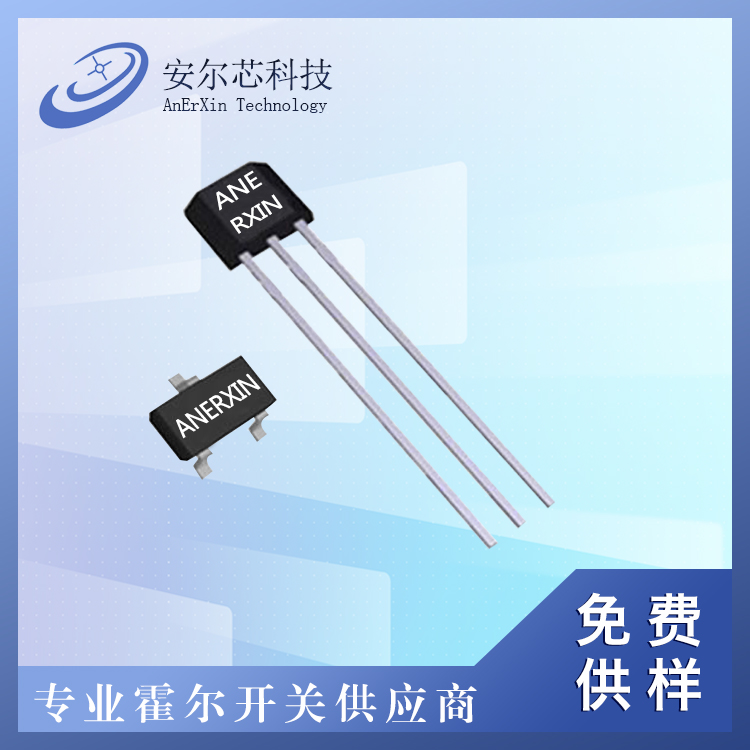

直到磁通量（B）小于释放点Brp时，输出以高电平。 提供了多种封装，包括TO92S，SOT23-3L，

且包装均符合RoHS。

 特征

l 微型结构

l 高灵敏度：60/40Gauss（典型值）

l 宽电压范围：3.8 V 至 40 V

l ESD 性能可达±4 kV

l 工作温度范围从-40℃至 125℃

l 集电极开路输出

 典型应用

l 无刷电机换向

l 流量传感器

l 位置传感器

l 速度传感器

l 距离传感器

功能框图

采用双极技术设计，包括片上霍尔元件电压发生器，可在3.8至40V的电源电压下工作的稳

压器，反向电压保护，温度补偿电路，小信号放大器，施密特触发器和集电极开路输出。
